Tutti i prodotti VITERIA - BULLONERIA RONDELLE ACCIAIO, INOX, OTTONE, RAME E ALLUMINIO RONDELLE PIANE INOX

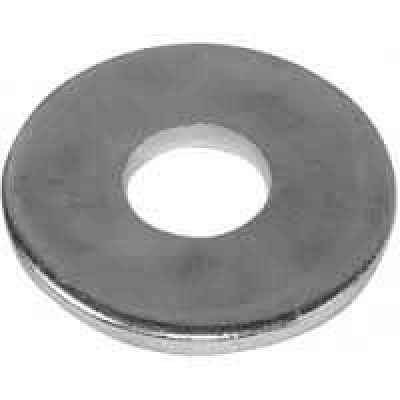

Rondelle piane Inox fascia larga

Codice: 334

Vedi tutte le Varianti (14)

Materiale acciaio inox A2
Adatte per appoggi su materiali teneri
UNI EN ISO 7093-1

Tabella informazioni tecniche

UNI 6593
DIN 9021
Tipo Flangia Larga
Materiale Inox
Tipologia prodotto Rondelle
Cl. Di Resistenza A2

Tabella della varianti prodotto disponibili

Ordina per

334 3x9

3x9

Descrizione

ROSETTE F.L. A2 M. 3x9 ROSETTE F.L. A2 M. 3x9 ORIGINE EXTRA UE

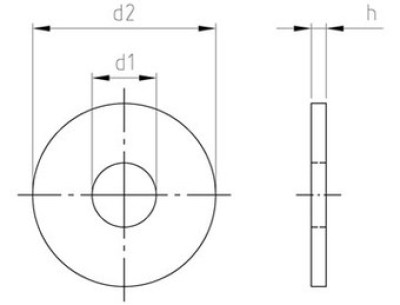

s min. mm

0,6

s max mm

0,8

d1 min mm

3x9

d1 max mm

3,38

d2 max mm

9,00

d2 min mm

8,64

h nominale mm

0,8

h max mm

0,9

h min mm

0,7

334 4x12

4x12

Descrizione

ROSETTE F.L. A2 M. 4x12 ROSETTE F.L. A2 M. 4x12 ORIGINE EXTRA UE

s min. mm

s max mm

1,2

d1 min mm

4,30

d1 max mm

4,48

d2 max mm

12,00

d2 min mm

11,57

h nominale mm

h max mm

1,1

h min mm

0,9

334 4x16

4x16

Descrizione

ROSETTE F.L. A2 M. 4x16 ROSETTE F.L. A2 M. 4x16 ORIGINE EXTRA UE

s min. mm

s max mm

1,4

d1 min mm

4,30

d1 max mm

4,48

d2 max mm

12,00

d2 min mm

11,57

h nominale mm

h max mm

1,1

h min mm

0,9

334 5x15

5x15

Descrizione

ROSETTE F.L. A2 M. 5x15 ROSETTE F.L. A2 M. 5x15 ORIGINE EXTRA UE

s min. mm

1,2

s max mm

1,8

d1 min mm

5,30

d1 max mm

5,48

d2 max mm

15,00

d2 min mm

14,57

h nominale mm

h max mm

1,1

h min mm

0,9

334 5x20

5x20

Descrizione

ROSETTE F.L. A2 M. 5x20 ROSETTE F.L. A2 M. 5x20 ORIGINE EXTRA UE

s min. mm

1,2

s max mm

1,8

d1 min mm

5,30

d1 max mm

5,48

d2 max mm

15,00

d2 min mm

14,57

h nominale mm

h max mm

1,1

h min mm

0,9

334 6x18

6x18

Descrizione

ROSETTE F.L. A2 M. 6x18 ROSETTE F.L. A2 M. 6x18 ORIGINE EXTRA UE

s min. mm

1,2

s max mm

1,8

d1 min mm

6,40

d1 max mm

6,62

d2 max mm

18,00

d2 min mm

17,57

h nominale mm

1,6

h max mm

1,8

h min mm

1,4

334 6x24

6x24

Descrizione

ROSETTE F.L. A2 M. 6x24 ROSETTE F.L. A2 M. 6x24 ORIGINE EXTRA UE

s min. mm

1,7

s max mm

2,3

d1 min mm

6,40

d1 max mm

6,62

d2 max mm

18,00

d2 min mm

17,57

h nominale mm

1,6

h max mm

1,8

h min mm

1,4

334 8x24

8x24

Descrizione

ROSETTE F.L. A2 M. 8x24 ROSETTE F.L. A2 M. 8x24 ORIGINE EXTRA UE

s min. mm

1,7

s max mm

2,3

d1 min mm

8,40

d1 max mm

8,62

d2 max mm

24,00

d2 min mm

23,48

h nominale mm

h max mm

2,2

h min mm

1,8

334 8x32

8x32

Descrizione

ROSETTE F.L. A2 M. 8x32 ROSETTE F.L. A2 M. 8x32 ORIGINE EXTRA UE

s min. mm

1,7

s max mm

2,3

d1 min mm

8,40

d1 max mm

8,62

d2 max mm

24,00

d2 min mm

23,48

h nominale mm

h max mm

2,2

h min mm

1,8

334 10x30

10x30

Descrizione

ROSETTE F.L. A2 M. 10x30 ROSETTE F.L. A2 M. 10x30 ORIGINE EXTRA UE

s min. mm

1,7

s max mm

2,3

d1 min mm

10,50

d1 max mm

10,77

d2 max mm

30,00

d2 min mm

29,48

h nominale mm

2,5

h max mm

2,7

h min mm

2,3

Schede tecniche relative al prodotto
